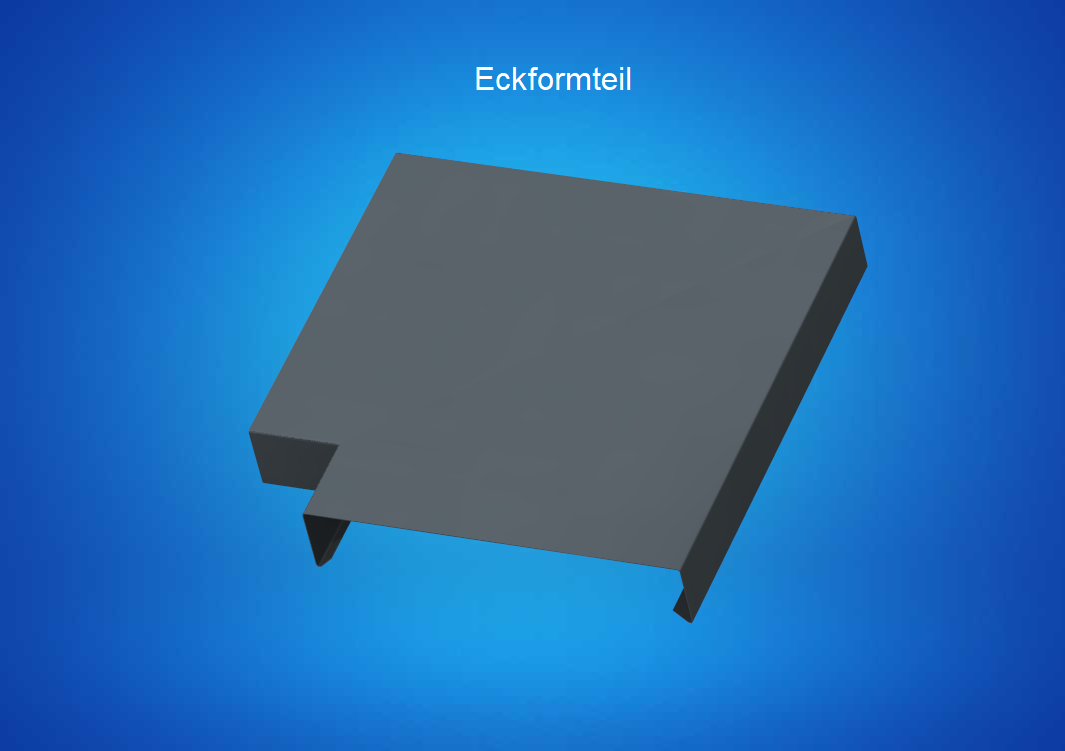

Konfigurator Mauerabdeckung - Mauerform L

Detailinfo Mauerdicke

Im Feld Mauerdicke ist die Stärke der Mauer inkl. Putz oder Verkleidung einzutragen. Der seitliche Überstand der Abdeckung von 2,5cm pro Seite wird automatisch hinzugerechnet.

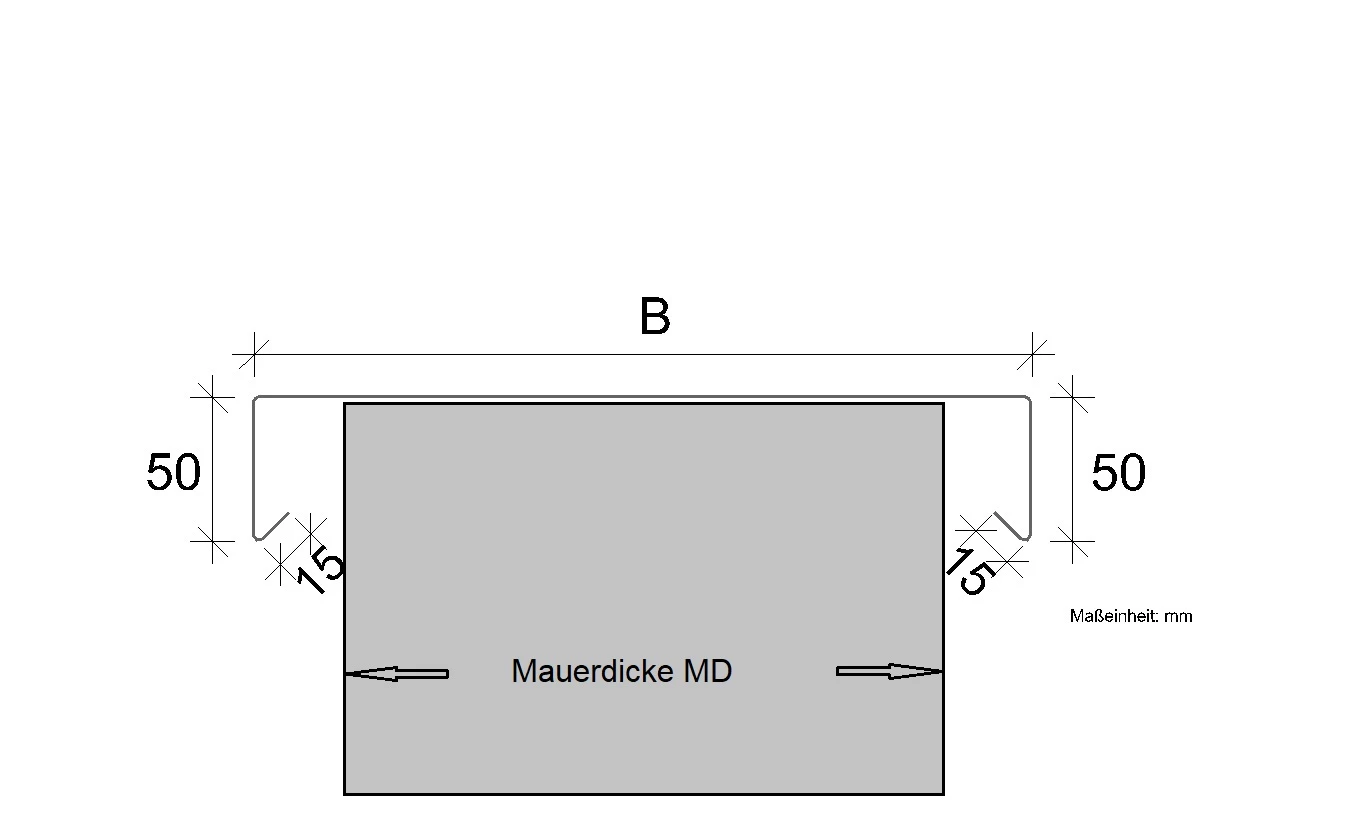

Die Detailmaße der Abdeckungen finden Sie in der nachfolgenden Skizze.

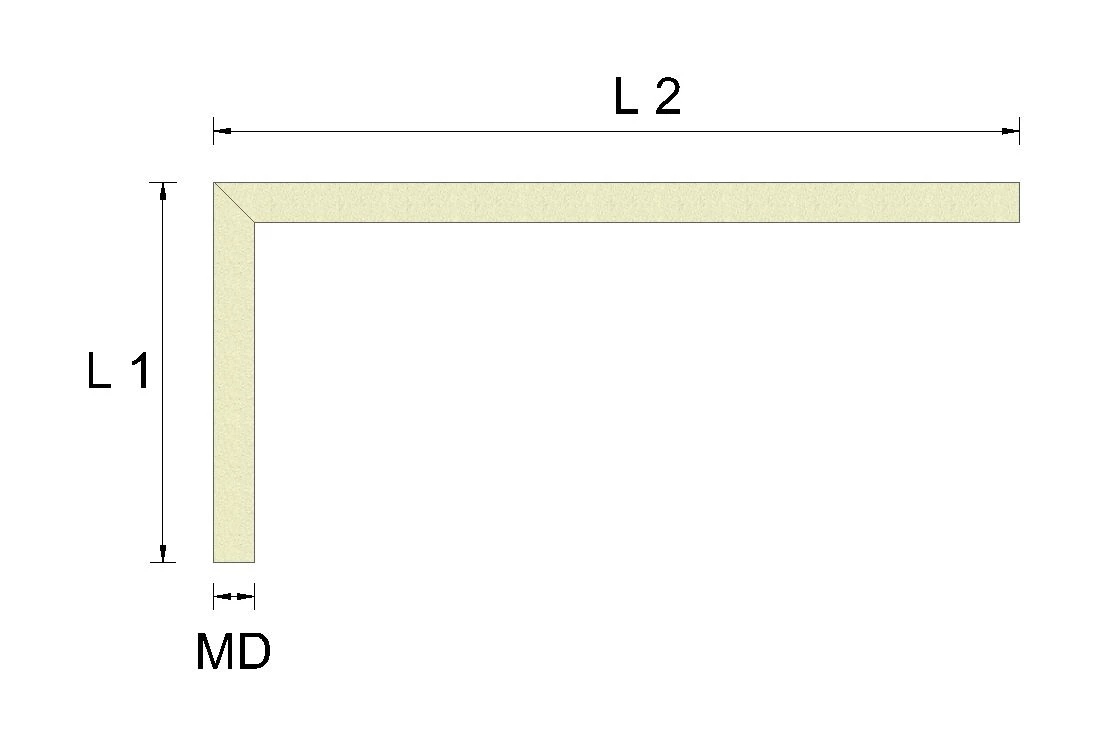

Detailinfo Mauerlänge

Es sind die Einzellängen inkl. Putz oder evtl. Verkleidungen zu erfassen. Der seitliche Überstand von 2,5cm pro Seite wird in der Berechnung zusätzlich berücksichtigt. Das gilt auch für evtl. stirnseitige Überstände für das Endstück. Außerdem werden pro Stoß 5mm Dehnfuge für die thermisch bedingte Längendehnung des Materials eingerechnet. Diese sind bei der Verlegung zu berücksichtigen.

Die Eingabeeinheit ist cm.

1,0m = 100cm

10,0m =1000cm

Detailinfo Mauerlänge

Es sind die Einzellängen inkl. Putz oder evtl. Verkleidungen zu erfassen. Der seitliche Überstand von 2,5cm pro Seite wird in der Berechnung zusätzlich berücksichtigt. Das gilt auch für evtl. stirnseitige Überstände für das Endstück. Außerdem werden pro Stoß 5mm Dehnfuge für die thermisch bedingte Längendehnung des Materials eingerechnet. Diese sind bei der Verlegung zu berücksichtigen.

Die Eingabeeinheit ist cm.

1,0m = 100cm

10,0m =1000cm

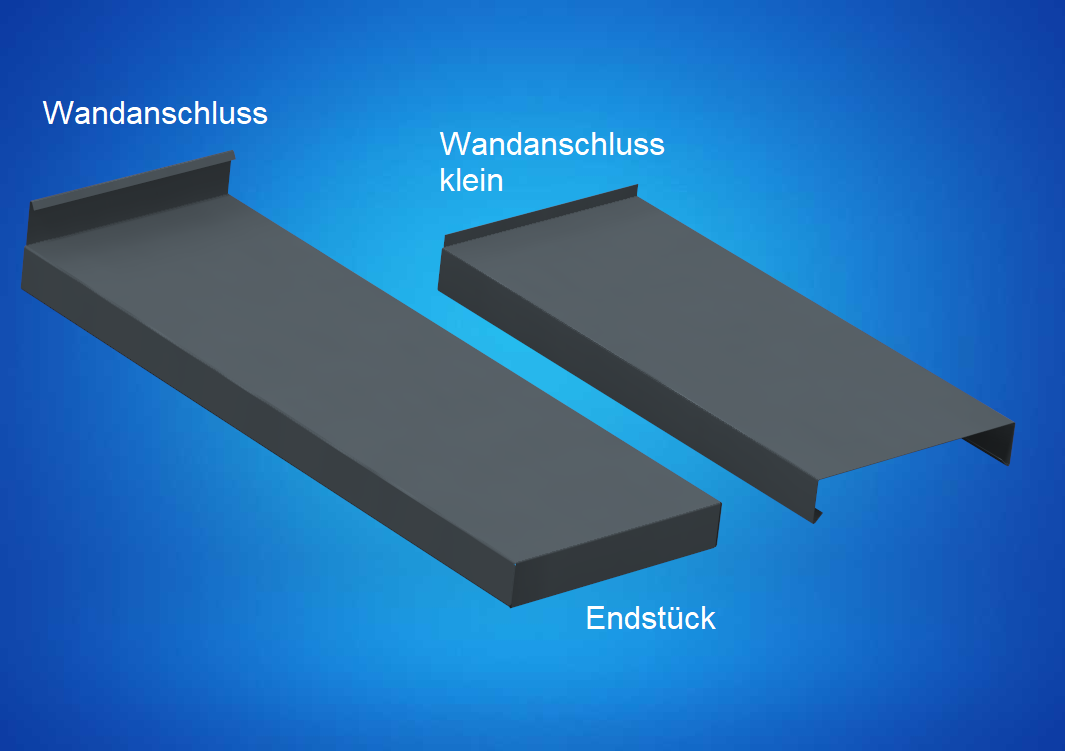

Detailinfo Abschlussstücke

Es stehen 3 verschiedene Abschlüsse zur Auswahl:

Wandanschluss (Aufkantung 5cm hoch)

Wandanschluss klein (Aufkantung 1,5cm hoch)

Endstück (Abkantung 5cm wie seitliche Abkantung)

Detailinfo Abschlussstücke

Es stehen 3 verschiedene Abschlüsse zur Auswahl:

Wandanschluss (Aufkantung 5cm hoch)

Wandanschluss klein (Aufkantung 1,5cm hoch)

Endstück (Abkantung 5cm wie seitliche Abkantung)

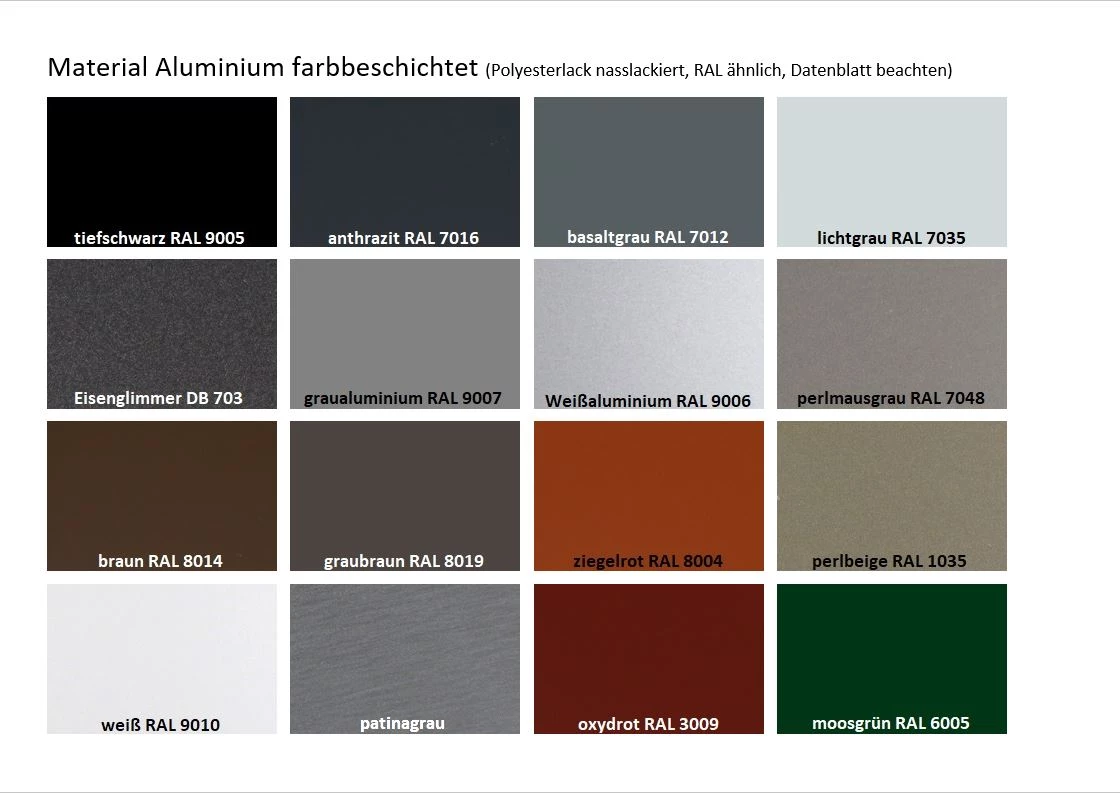

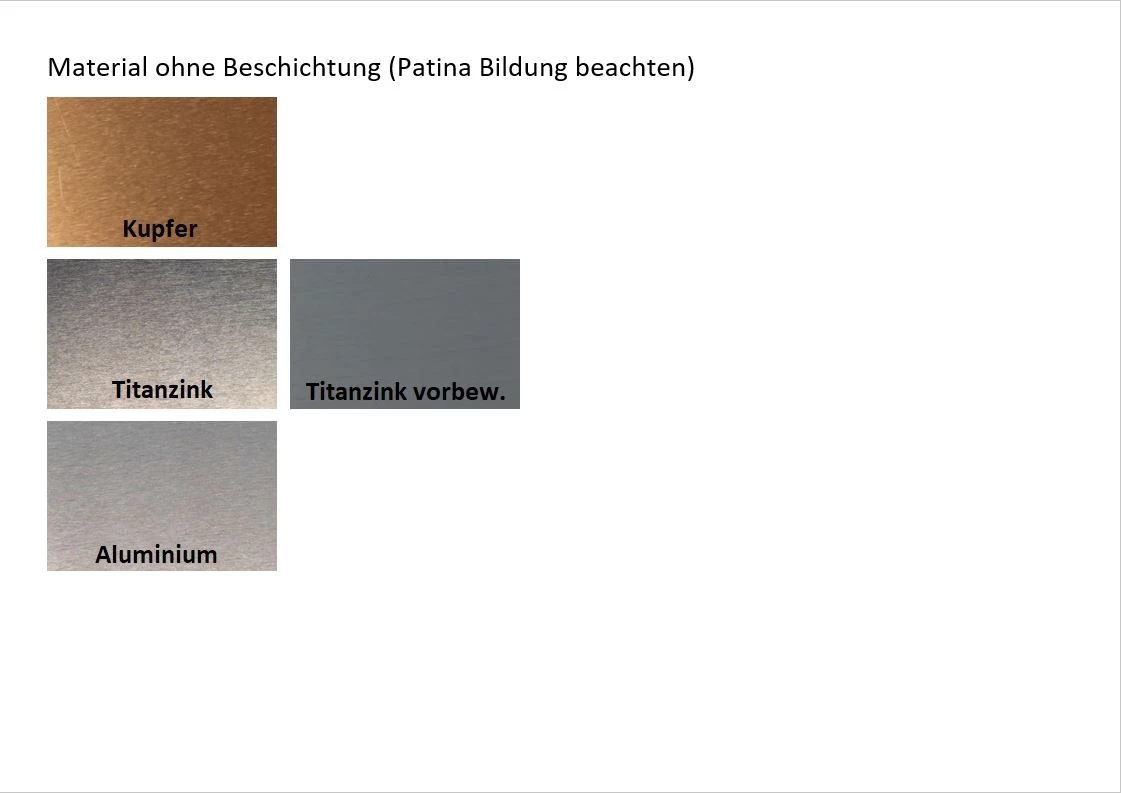

Detailinfo Materialauswahl

Im Auswahlfeld ist der Materialname, ggf. die Farbe und die Materialdicke in mm angeben.

Die farbigen Bleche sind nur einseitig farbbeschichtet, die Rückseite ist farblos oder mit einem Schutzlack beschichtet (ggf. andersfarbig).

Die Materialauswahl erfolgt hauptsächlich nach optischen Ansprüchen. Die Haltbarkeit der angebotenen Materialien unterscheidet sich mit Ausnahme von Kupfer nur unwesentlich. Etwas ausführlichere Informationen zu den angebotenen Materialien finden Sie in den folgenden Dokumenten.

Materialbeschreibung zu Blechprofilen Konfigurator (hbw-handel.de)

Die Patinabildung.pdf (hbw-handel.de)

Die angebotenen Materialien sind nur für eine vollflächig aufliegende Montage der Abdeckung geeignet. Bei Mauerdicken größer 32cm sollten die 1,0mm dicken Materialien ausgewählt werden um Verformungen (Welligkeit im Material) zu verringern.

Detailinfo Befestigung

Für die Befestigung der Abdeckung empfehlen wir eine der 3 folgenden Varianten:

Blechkleber

Vollflächiges aufkleben der Abdeckung auf folgende Untergründe, Holz und Holzwerkstoffplatten, Mauerwerk, Beton, Fließen. Nicht möglich auf Wärmedämmung (Styropor etc.) ohne Armierung, Dachabdichtungsbahnen wie Bitumenbahn, Kunststoffdachbahnen.

Montageanleitung PDF

https://www.hbw-handel.de/media/7e/f3/51/1615808763/Montage%20Enkolit.pdf

Befestigung mit Klemmhalter

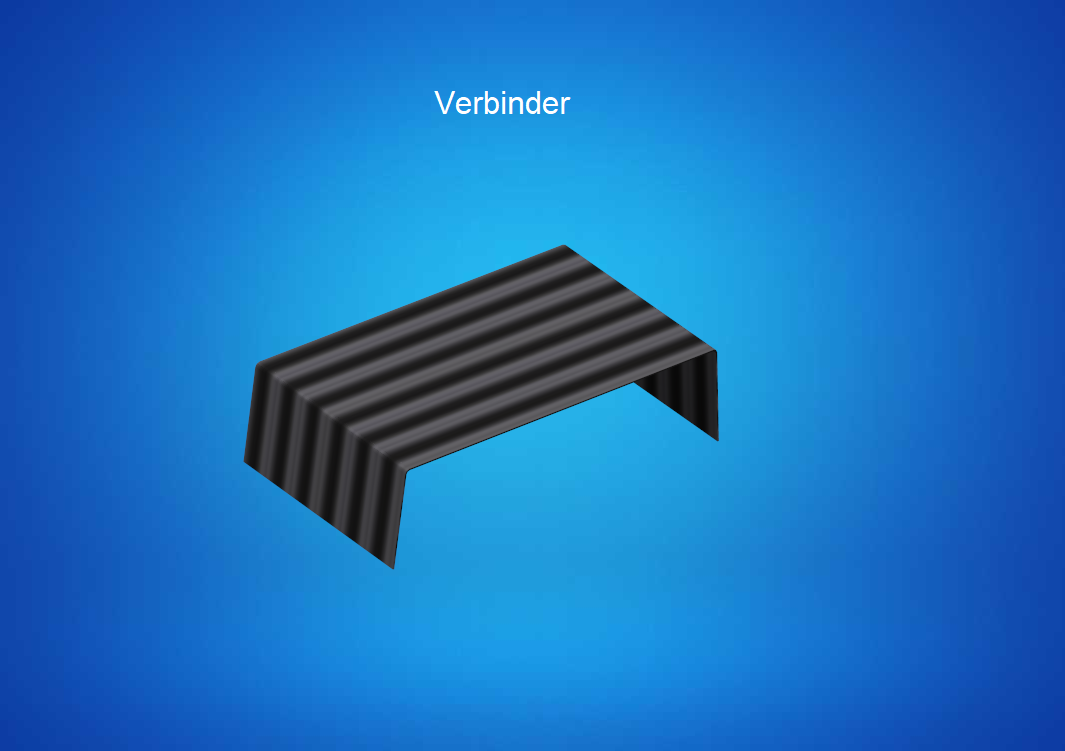

Die Klemmhalter müssen bauseits vorgebohrt werden und mit 4 Schrauben im Untergrund befestigt werden. Der Befestigungsabstand sollte 0,7m bis 1,0m betragen. Die Halter sind 20cm lang. Die Verbinder werden zusätzlich benötigt und können auch auf dem Klemmhalter verlegt werden.

Montageanleitung PDF

https://www.hbw-handel.de/media/a8/60/9e/1615811189/Montage%20Klemmhalter.pdf

https://www.hbw-handel.de/media/0c/dd/6c/1615809155/Befestigung%20Klemmschiene.pdf

Befestigung mit Klemmschiene

Die Klemmschienen sind notwendig bei Mauerdicken über 35cm, damit wird eine fortlaufende Befestigung mit höherer Sturmsicherheit erzeugt. Sie wird auch bei mechanischer Beanspruchung der Abdeckung empfohlen die Abdeckungskanten werden dadurch verstärkt. Die Schienen werden in 2m Längen geliefert.

Es gelten die Einbauhinweise der Klemmhalter.
